Items

 Parameter

 Overall weight

96t

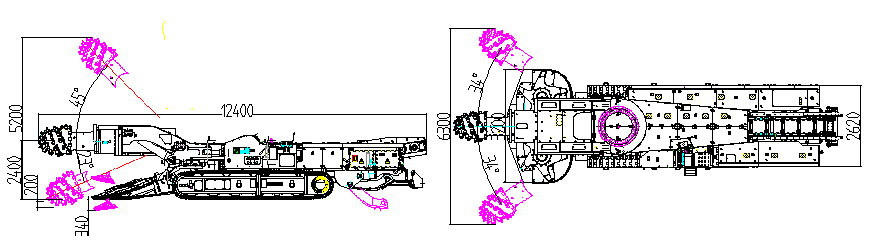

Overall

dimension

 Length

12400mm

 Width

 Shovel plate

3200/2620/2620mm

 Main body

2620mm

 Height

 Cutting head is laid horizontally on the highest point

2400mm

 Main body

1790mm

 Undercut depth

200mm

 Ground clearance of machine

255mm

Range of

positioning cutting

 Height

5200mm

 Width

6300mm

 Area

32.76m2

Gantry height (mm)

400mm

 Grade ability

±  18°

 Travelling speed

6.5m/min

 Grounding pressure

0.125MPa

 Gross power

472kW

 Power of Cutting motor

     280/200kW

 Power of electric pump motor

160kW

 Input voltage

AC1140V

 Input frequency

50Hz

 Rotation speed of cutting head

 47/31r/min

 Loading capacity

 Star wheel type/7.0m³/min

 Crawler width

650mm

 Out.width of crawlers

2620mm

 Tensioning style

 Cylinder tensioning and snap-gauge locking

 Water pressure of spraying

 Water pressure of outside spraying ≥4MPa

 Water pressure of inside spraying ≥2MPa

 Max. non-removable parts size

3.030×1.4×1.45m

 Max. non-removable parts mass

7700kg

 Economic cutting rock hardness

85MPa
